グラボの8ピン補助電源の付け方｜6+2ピンの挿し方と足りない時の確認手順

グラボの補助電源を前にして、8ピンをどこへ挿すのか、6+2ピンをどう扱うのかで迷っていませんか。見た目が似た8ピン端子でも、CPU用とグラボ用を混同すると、正しく接続できないだけでなく故障リスクにもつながります。

グラボ 8 ピン 付け方の結論は、電源ユニット側のPCI Express用ケーブルを使い、グラボ側の8ピン端子へ奥までまっすぐ挿し込むことです。6+2ピンは、6ピンと2ピンを合わせて8ピンとして使うのが基本です。

注意したいのは、8ピンが足りないからといって安易に分岐ケーブルや変換ケーブルへ頼ることです。グラボ補助電源が8ピン2つ、8ピン3つ、または6ピンと8ピンの両方を要求する場合は、まず電源ユニット側のケーブル本数と容量を確認する必要があります。

この記事では、補助電源8ピンの付け方、6+2ピンの扱い、ケーブルが足りない場合の判断、電源ユニットや変換ケーブルを選ぶ前の確認ポイントを整理します。商品紹介は、その判断を済ませた後の現実的な選択肢として紹介します。

グラボ補助電源8ピンを安全に接続するための判断軸

グラボ 8 ピン 付け方で最初に確認すべきことは、端子の形ではなく、ケーブルの種類です。グラボにはPCI Express用の補助電源ケーブルを使い、CPU用の8ピンやマザーボード用ケーブルを流用しないことが基本です。

8ピンが1つ、2つ、3つ必要なグラボでは、必要本数に応じて電源ユニット側のPCIeケーブルを用意する必要があります。足りない場合は、変換よりも電源ユニットの見直しを先に考える方が安全です。

1. 8ピン接続はPCI Express用ケーブルを使うことが前提

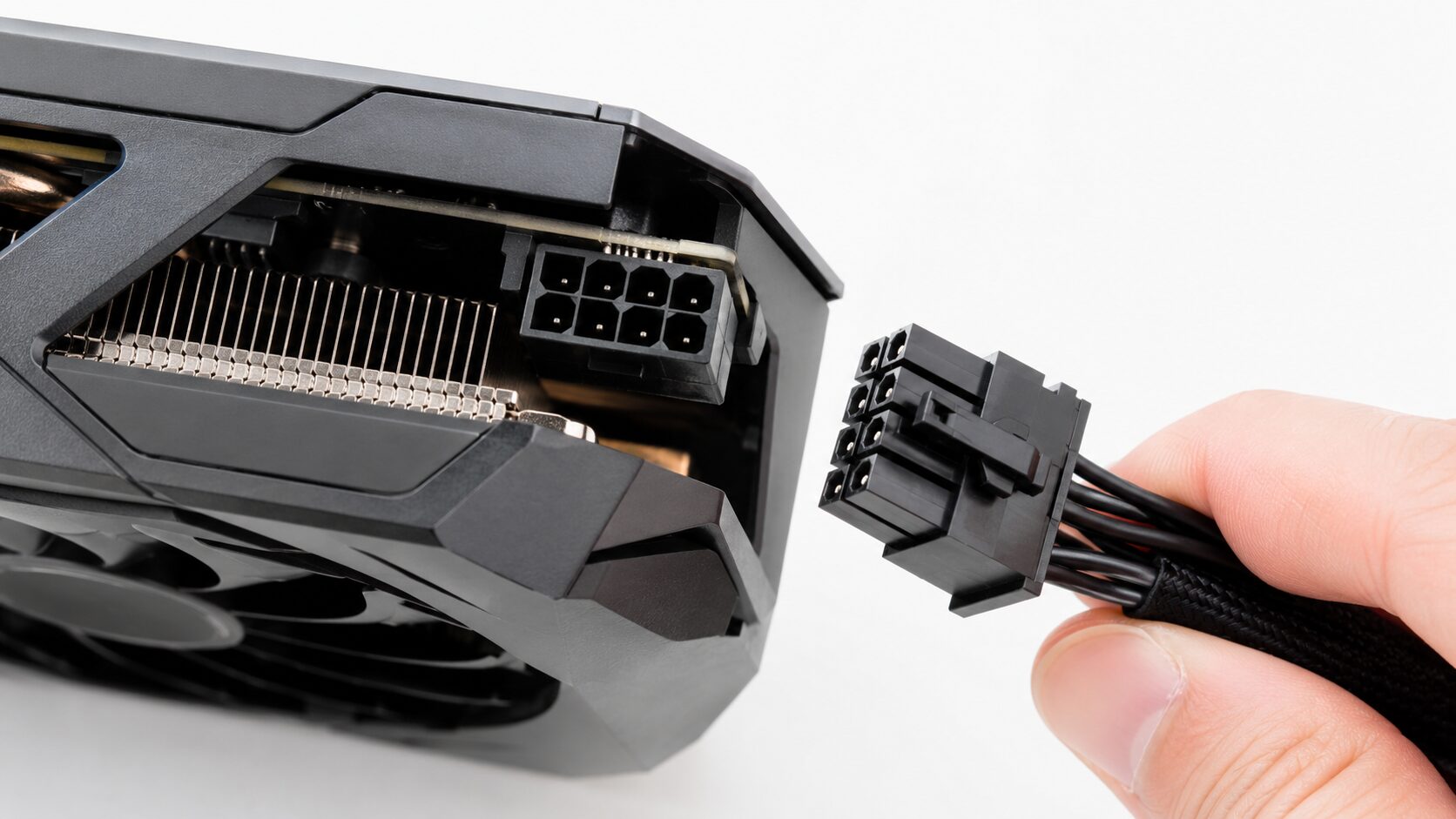

グラボの8ピン補助電源は、電源ユニットから出ているPCI Express用ケーブルを接続するのが基本です。端子の形が似ていても、CPU補助電源用の8ピンとは接続先が異なります。

玄人志向のサポートページでは、8ピン同士の見間違いについて次のように注意されています。

ATX12V電源コネクターとPCI Express電源コネクターは、どちらも8ピンのため、接続先をお間違えにならないよう十分にご注意ください。

引用元：ATX電源ユニットの各電源コネクタ一覧

この引用で確認できるのは、ATX12V電源コネクターとPCI Express電源コネクターはどちらも8ピンであり、接続先を間違えない注意が必要という点です。すべての電源ユニットやグラボの仕様をまとめて保証するものではありません。

実際に接続する前には、ケーブルにPCI-E、PCIe、VGAなどの表記があるかを確認してください。表記が分からない場合は、電源ユニットの説明書やメーカー情報を確認してから作業する方が安全です。

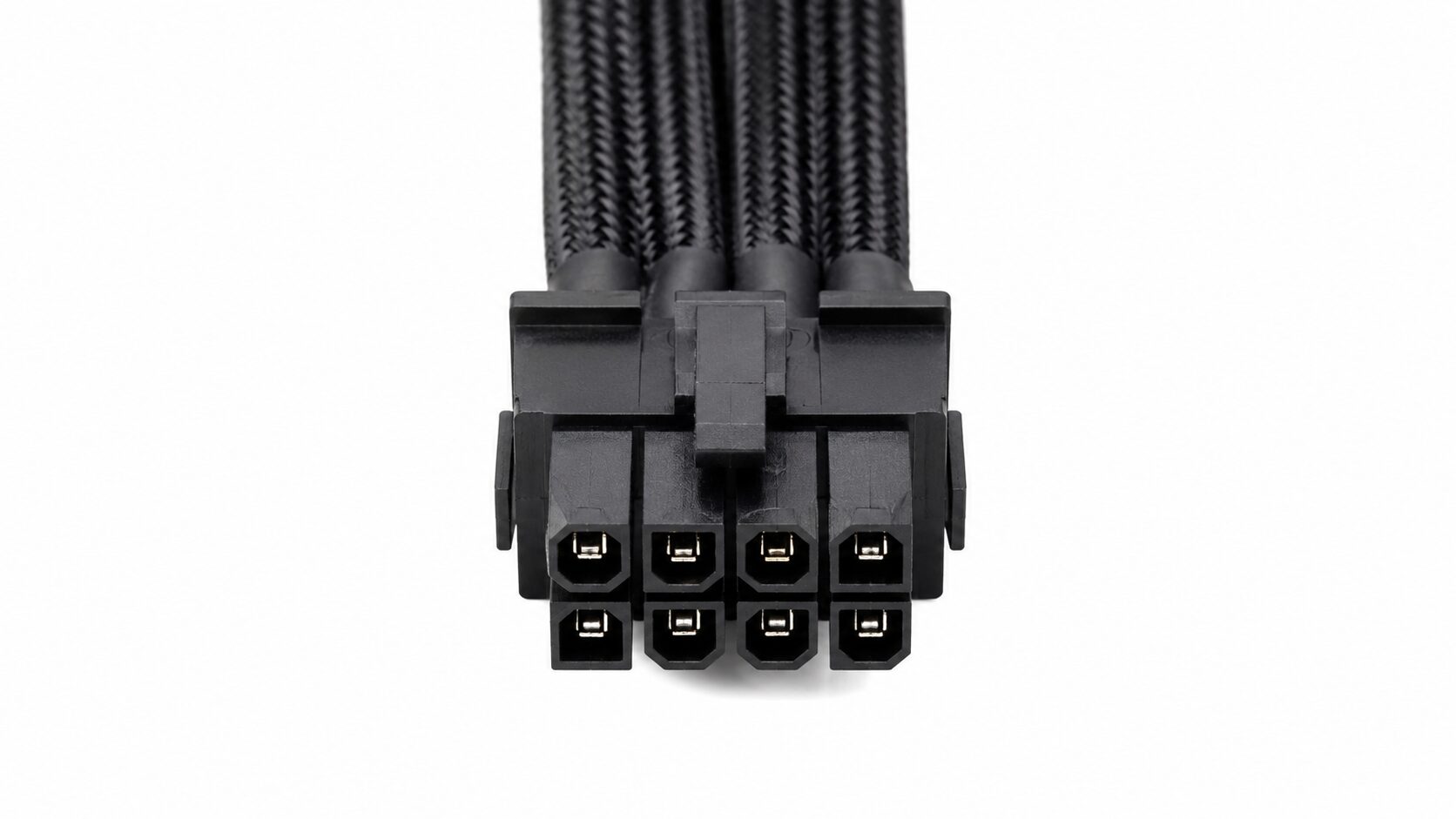

2. 6+2ピンは6ピンと2ピンを合わせて使う構造

グラボ補助電源8ピンの6+2ピンは、6ピン部分と2ピン部分を並べて8ピンとして使う構造です。8ピン端子のグラボに接続する場合は、6ピンだけを挿すのではなく、2ピン側も合わせて挿し込みます。

グラボ側が6ピンの場合は、6+2ピンケーブルの6ピン部分だけを使うケースがあります。一方で、グラボ側が8ピンなら、2ピンを余らせたままでは必要な接続にならないため注意が必要です。

挿し込み時は、ラッチの向きと端子形状を合わせ、強引に押し込まないことが重要です。入りにくい場合は、向きの違い、CPU用ケーブルの誤使用、2ピン側のずれを疑って確認してください。

ルイ

6+2ピンは「6ピンでも8ピンでも使えるケーブル」と考えると分かりやすいです。ただし、8ピンが必要なグラボでは2ピン側も必ず合わせて使います。

3. 8ピンが2つ以上あるグラボは本数と容量を先に確認

グラボに8ピン端子が2つある場合は、2つとも接続する前提で考えます。8ピンが1本だけ刺さっていても、もう一方が未接続なら、起動しない、警告が出る、負荷時に不安定になる可能性があります。

8ピン2つ、8ピン3つ、または8ピンと6ピンの両方があるグラボでは、グラボ側の端子数と電源ユニット側のPCIeケーブル数を照合してください。単にワット数だけを見るのではなく、必要な補助電源コネクタを用意できるかが重要です。

750Wや850Wなどの電源容量は目安になりますが、容量だけで安全性を判断するのは不十分です。使用するCPU、グラボ、ストレージ、ファン構成、電源ユニットのケーブル構成を合わせて確認する必要があります。

4. 足りない時の分岐ケーブルは安易に選ばない判断

グラボの8ピンが足りない場合、最初に検討すべきなのは分岐ケーブルではなく、電源ユニット側にPCIeケーブルが不足していないかの確認です。電源容量やケーブル構成が足りない状態で変換だけ行うと、根本的な解決になりません。

分岐ケーブルや6ピンから8ピンへの変換ケーブルは、環境によっては使える場合がありますが、電源側の供給能力を増やすものではありません。補助電源8ピンを2つ必要とするグラボでは、できるだけ電源ユニット付属のPCIeケーブルを使う方が無難です。

特に高消費電力のグラボでは、変換ケーブルで端子数だけを合わせる考え方は避けたいところです。ケーブルが足りないなら、対応する電源ユニットへ交換する方が、長期的には安定性を確保しやすくなります。

5. 接続後に起動しない時の原因と最終確認

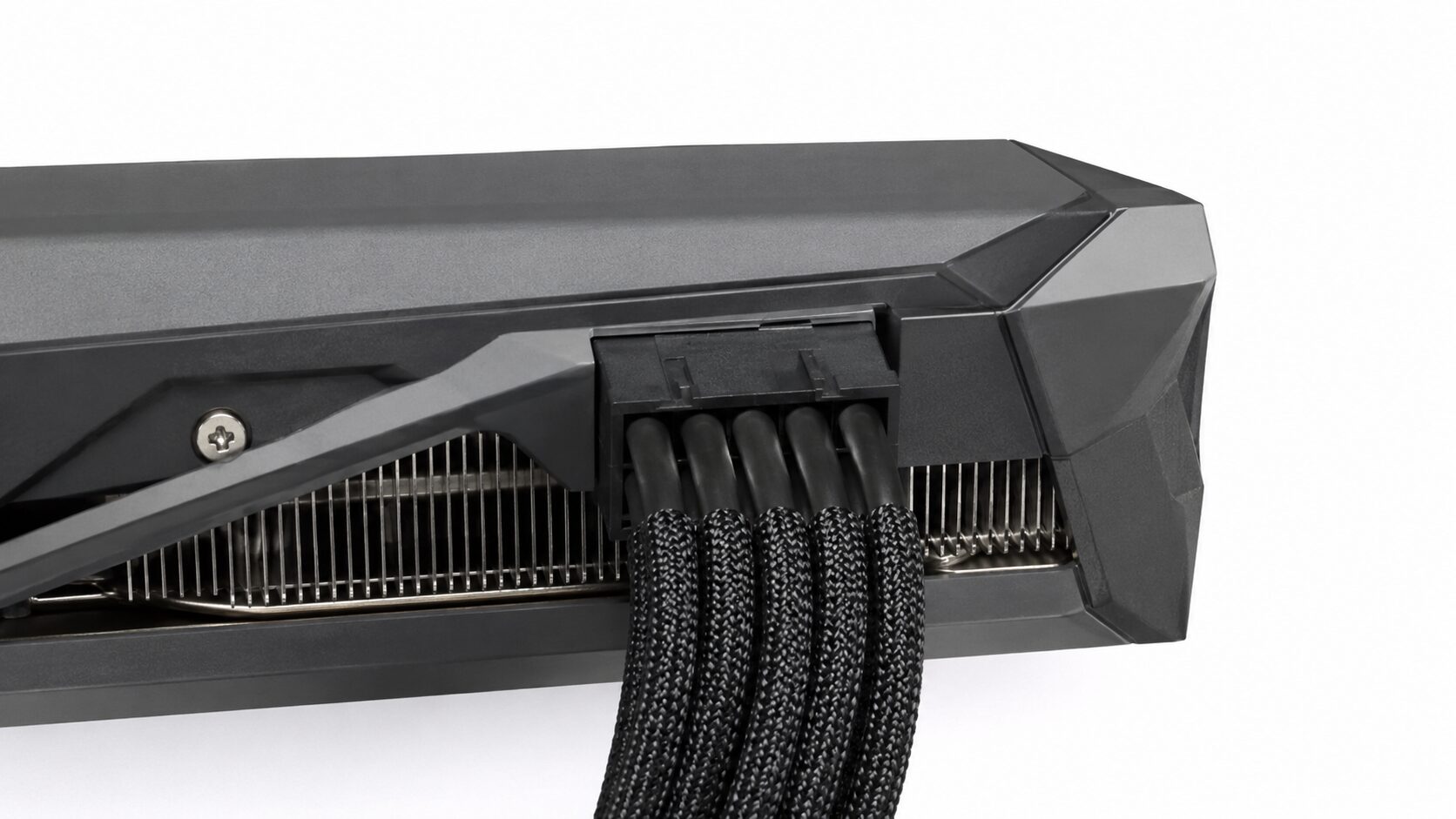

接続後に画面が映らない場合は、まず補助電源ケーブルが奥まで挿さっているかを確認してください。ラッチがかかっていない、6+2ピンの2ピンだけ浮いている、片方の8ピンが未接続という原因はよくあります。

次に確認するのは、グラボがPCI Expressスロットに正しく挿さっているか、映像ケーブルをマザーボード側ではなくグラボ側へ接続しているかです。補助電源だけに注目すると、基本的な接続ミスを見落としやすくなります。

最終的には、グラボの必要電源、補助電源端子数、電源ユニットの容量、PCIeケーブル本数をセットで確認してください。ここまで整理してから、電源ユニットやケーブルを選ぶと失敗を減らせます。

【厳選10アイテム】グラボ補助電源を整えるための現実的な候補

前半で整理した判断基準に沿って、グラボの8ピン補助電源まわりを整えるための候補を紹介します。単純に価格や知名度だけで選ぶのではなく、電源容量、PCIeケーブル構成、接続したいグラボの端子数を見て選ぶことが重要です。

基本は電源ユニット側で必要なケーブルを確保し、変換ケーブルや分岐ケーブルは状況を理解したうえで使う位置づけです。以下では、電源ユニットと補助電源ケーブルを分けて検討しやすいように整理します。

1. [CORSAIR] RM850e 2025モデル PC電源ユニット 850W CP-9020296-JP

RM850e 2025モデル 850Wは、グラボの8ピン補助電源を複数使う構成を考えている人に向く電源ユニット候補です。高めの容量を確保したい場合に検討しやすい立ち位置です。

グラボ側に8ピン2つ以上がある場合、変換ケーブルで端子数だけを増やすより、電源ユニット側の余裕を先に見直す方が自然です。将来的にグラボを交換する予定がある場合にも、容量面の余裕は判断材料になります。

ただし、850Wという容量だけで、すべてのグラボに適合すると判断してはいけません。購入前には、使用するグラボの推奨電源容量、必要な補助電源端子、ケース内の配線スペースを確認してください。

ルイ

8ピンが足りない時は、先に電源ユニットのケーブル構成を確認してください。変換ケーブルだけで解決しようとすると、電源容量の問題を見落としやすくなります。

2. [CORSAIR] RM750e 2025モデル PC電源ユニット 750W CP-9020295-JP

RM750e 2025モデル 750Wは、一般的な自作PC構成でグラボ補助電源を整えたい人に検討しやすい電源ユニットです。8ピン1つから2つ程度の構成を考える際の候補になります。

750Wクラスは、CPUやグラボの組み合わせによって現実的な選択肢になりやすい容量帯です。既存電源のPCIeケーブルが足りない場合、ケーブルだけを増やすより電源ごと見直す判断につながります。

一方で、消費電力の大きいグラボや8ピン3つを必要とする構成では、750Wで足りるかを個別に確認する必要があります。電源容量だけでなく、PCIeケーブル本数も必ず見てください。

3. [MSI] MAG A750GL PCIE5 PC電源ユニット 750W

MSI MAG A750GL PCIE5は、PCIe5対応を意識して電源ユニットを選びたい人に向く候補です。新しい世代のグラボ構成を考える場合に比較対象に入れやすい製品です。

グラボの補助電源は、8ピンだけでなく16ピン系の端子を使うモデルもあります。そのため、今使うグラボだけでなく、今後の交換予定まで含めて電源を選ぶと失敗を減らせます。

ただし、PCIe5対応という表記だけで、自分のグラボに必要なケーブルがすべて揃うとは限りません。実際の付属ケーブル、ケース内の配線、グラボ側の要求端子を個別に確認してください。

4. [ASRock] PRO-750B PC電源ユニット 750W PCIe5.1対応

ASRock PRO-750Bは、750WクラスでPCIe5.1対応をうたう電源ユニット候補です。グラボ交換時に、古い電源のままでは補助電源が不安な場合に検討しやすい立ち位置です。

グラボ 8 ピン 付け方で迷う人の多くは、ケーブルの挿し方だけでなく、電源側の世代やケーブル構成にも不安を抱えています。電源を交換する場合は、必要端子を整理してから選ぶと判断しやすくなります。

注意点は、PCIe5.1対応という表記と、手元のグラボに必要な8ピン本数が一致するとは限らないことです。商品ページやメーカー情報で、付属ケーブルの種類を確認してから選んでください。

5. [ASRock] Challenger CL-750B PC電源ユニット 750W PCIe5.1対応

ASRock Challenger CL-750Bは、750Wクラスでグラボ補助電源の見直しをしたい場合の候補です。既存電源の8ピンが足りない、またはケーブルが分かりにくい場合に比較しやすい製品です。

電源ユニットを選ぶ時は、容量、規格、ケーブル構成の3点を同時に見ます。特にグラボ側に8ピンが2つある場合は、電源側のPCIeケーブルが十分に用意できるかが重要です。

一方で、電源を交換すればすべてが解決するわけではありません。ケースサイズ、マザーボード周辺の配線、グラボの奥行き、既存パーツとのバランスも合わせて確認してください。

6. [玄人志向] KRPW-BD750W/85+ ATX電源 750W

玄人志向 KRPW-BD750W/85+は、ATX電源を交換してグラボ補助電源まわりを見直したい人の候補です。8ピンの付け方で迷う前に、電源側の端子やケーブルを整理したい場合に向いています。

既存電源が古い場合、PCIeケーブルの本数や表記が分かりにくいことがあります。そうした環境では、変換ケーブルを足すより、電源ユニットごと交換する方が判断しやすいケースがあります。

ただし、電源交換にはPCケースの対応、配線の取り回し、各パーツへの再接続が必要です。作業に不安がある場合は、無理に進めず、PCショップや組み立て経験者へ相談する判断も現実的です。

ルイ

電源ユニット交換は、ケーブルの挿し間違いを防ぐためにも、外す前に写真を撮っておくと安心です。特にCPU用8ピンとPCIe用8ピンは混同しないようにしてください。

7. [Cable Matters] 8ピンGPU電源ケーブル 60cm 8ピンPSUオス to 6+2ピンPCIeオス

Cable Matters 8ピンGPU電源ケーブルは、電源ユニット側とグラボ側の接続を補うためのPCIe系ケーブル候補です。6+2ピンでグラボ側の6ピンまたは8ピン接続に対応しやすい形状です。

6+2ピンは、8ピン端子に使う場合は6ピンと2ピンを合わせて接続します。グラボ側が6ピンなら6ピン部分だけを使う場合がありますが、接続先と電源ユニット側の対応確認が前提です。

注意点は、電源ユニットのメーカーや端子配列によって、互換性を安易に判断できないことです。モジュラー電源用ケーブルは、見た目が似ていても他社電源へ流用しない方が安全です。

8. [KAUMO] PCIe 8ピン to PCIe 6+2ピン×2分岐 グラフィックボード補助電源変換ケーブル

KAUMO PCIe 8ピン to PCIe 6+2ピン×2分岐は、PCIe 8ピンから6+2ピンを2系統に分ける変換ケーブル候補です。端子数が足りない時に検討されやすいタイプです。

ただし、分岐ケーブルは電源ユニットの供給能力を増やすものではありません。8ピンが2つ必要なグラボに対して使う場合は、グラボの消費電力、電源容量、元のケーブルの仕様を慎重に確認する必要があります。

安定性を重視するなら、まず電源ユニット付属のPCIeケーブルを使う方法を優先してください。分岐ケーブルは、低負荷用途や一時的な接続確認など、条件を理解したうえで検討する位置づけです。

9. [KAUMO] PCIe 6ピン to PCIe 6+2ピン×2分岐 グラフィックボード補助電源変換ケーブル

KAUMO PCIe 6ピン to PCIe 6+2ピン×2分岐は、6ピン側から6+2ピンへ変換する補助電源ケーブル候補です。古い電源ユニットや一部構成で検討されることがあります。

ただし、6ピンを8ピン相当に変換する場合は、端子形状だけで判断しないことが重要です。グラボが要求する電力に対して、元の6ピン側や電源ユニットが十分に対応できるかを確認する必要があります。

高消費電力グラボの常用では、変換ケーブルよりも電源ユニット交換を優先した方が安心です。どうしても使う場合は、製品仕様と接続機器の条件を確認し、無理な構成を避けてください。

10. [アイネックス] PCI Express用電源変換ケーブル 15cm ブラック PX-014A

アイネックス PCI Express用電源変換ケーブル PX-014Aは、補助電源まわりの接続を補う変換ケーブル候補です。短めのケーブルで、ケース内の配線を大きく増やしたくない場合に検討しやすい製品です。

補助電源ケーブルは、長すぎるとケース内で余りやすく、短すぎるとグラボや電源ユニットに無理な力がかかります。ケーブル長だけでなく、ラッチの向き、端子の向き、ケース内の余裕も確認してください。

変換ケーブルを使う場合でも、グラボの必要電源や電源ユニット側の出力条件を無視してはいけません。接続できることと、安全に常用できることは別として判断する必要があります。

結論：グラボ 8 ピン 付け方はPCIe用ケーブル確認が最優先

グラボ 8 ピン 付け方の答えは、電源ユニットのPCI Express用ケーブルを使い、グラボ側の8ピン補助電源端子へ正しい向きで奥まで挿し込むことです。6+2ピンは、8ピン端子では6ピンと2ピンを合わせて使います。

8ピンが足りない、6ピンと8ピンの両方がある、8ピンが2つ以上あるという状況で、変換ケーブルだけに頼るのは避けたい判断です。端子数だけを合わせても、電源容量やケーブル構成が足りなければ安定しない可能性があります。

現在の最適解は、グラボの必要端子数、電源ユニットの容量、PCIeケーブルの本数、ケース内の配線余裕を確認したうえで選ぶことです。変換ケーブルで済むのか、電源ユニットを交換すべきかは、その確認結果に合わせて判断してください。
