PCケースの吸気・排気バランスはどう決める？エアフロー改善とファン選びの基準

デスクトップPCのファンを増やしても、CPUやGPUの熱が思ったほど下がらない場合があります。吸気と排気の向きが噛み合わなければ、せっかく取り込んだ空気が発熱部品まで届きにくくなります。

一般的なタワー型なら前面・下部から吸気し、背面・上部へ排気する流れが基本です。吸気ファンの数だけでなく、フィルターやケースパネルによる抵抗、ファンの回転数も併せて調整します。

本記事ではファンの向きの見分け方、吸排気バランス、ほこり対策を整理します。商品比較にはノートPC用バッグなど通気改善と無関係な候補も混在しているため、ケース本体とファンだけを用途別に見極めます。

ノートPC用バッグは吸排気の改善に使えないため、ファンと同じランキング点だけで判断しません。

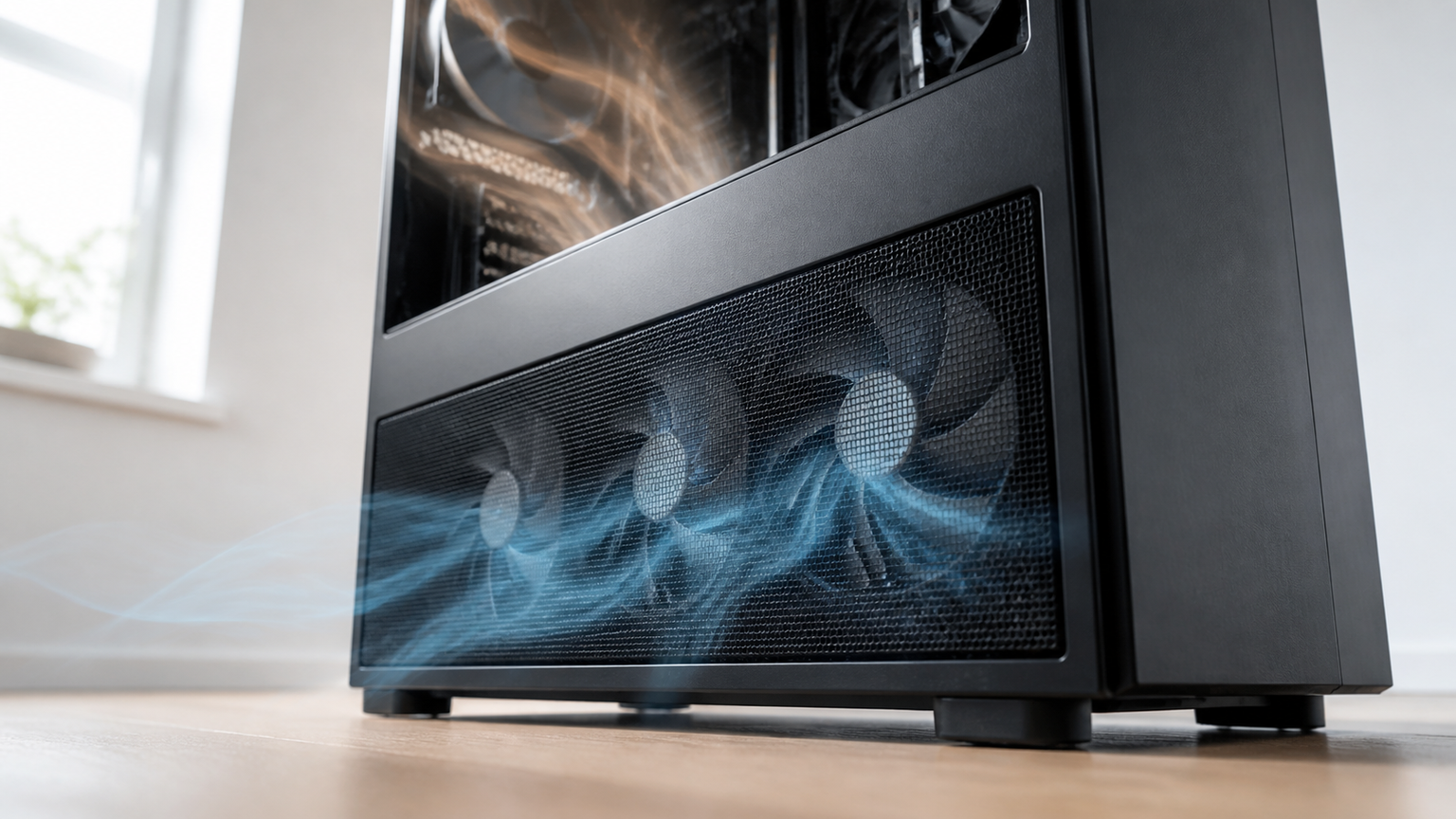

冷却とホコリ対策を両立する吸排気設計の判断基準

PCケースでは、吸気と排気の台数を単純にそろえるより、内部を横切る明確な空気の通り道を作ることが重要です。

同じ台数でもファンの寸法や回転条件、吸気口の抵抗は異なります。設置位置と風向きまで含めて判断しましょう。

1. 吸気と排気は一方向の流れを基準にする

前面から新しい空気を取り込み、GPUとCPUを通して背面へ流す設計は、一般的なタワー型ケースの基本です。ファンの台数を増やすだけでなく、向きと空気の出口がそろっているかを確かめると、熱を逃がす経路が明確になります。

公式製品にもフロントからリアへ空気を通す設計例があります。すべてのケースに同じ構成を求めるものではありませんが、入口と出口を対向させる考え方の参考になります。

開放式のインテリアレイアウトがフロントの吸気口からリアの排気口に至るまで、空気の流れを滞りなく確保

引用元：Fractal Design「Meshify C」公式製品ページ

2. 吸気をわずかに優位にするための最低条件

吸気をわずかに優位にすると、未ろ過の隙間からほこりを吸い込みにくい構成を目指せます。ただしファンの数だけではバランスを決められず、フィルターとパネルの抵抗も考慮する必要があります。

ただし、同数でも吸気側のフィルターや細かなメッシュが抵抗になります。前面2基・背面1基などを出発点にし、温度やホコリの付き方を見ながら回転設定を調整する方法が現実的です。

3. 排気過多と背面吸気で起こりやすい失敗

背面吸気は特殊な配置で必要になる場合がありますが、標準的なCPUクーラーの風向きと対立することもあります。熱を逃がす流れが分断されていないかを確認することが重要です。

背面吸気は、前面や底面から十分に吸気できない特殊な配置では選択肢になります。しかし、CPUクーラーや上面ファンの風向きと衝突しやすいため、明確な理由なしに採用するのは避けるのが無難です。

4. ファンの向きとエアフローを自分で確認する

ファンの風向きは軸受けの支柱側や外枠の矢印などを使って確認できます。紙片による気流の観察では、回転する羽根へ触れないよう外側から行い、位置ごとに吸気・排気を整理します。

稼働中は薄い紙片を吸排気口の外側へ近づけ、引き寄せられる側と押し戻される側を観察できます。紙や指をケース内部や回転中の羽根へ近づけないでください。

5. 追加ファンは取付条件と改善目的から選ぶ

追加のファンを購入する前に、ケースが対応する92mm・120mmなどの取付規格とマザーボード側の端子を調べます。既存ファンの向きやほこりの詰まりを直すだけで改善する場合もあるため、目的のない増設は避けられます。

まず既存ファンの向き、配線による遮り、フィルターの目詰まりを点検します。そのうえで吸気不足なら前面側、熱気が抜けないなら背面や上面側を補えば、追加する目的が明確になります。

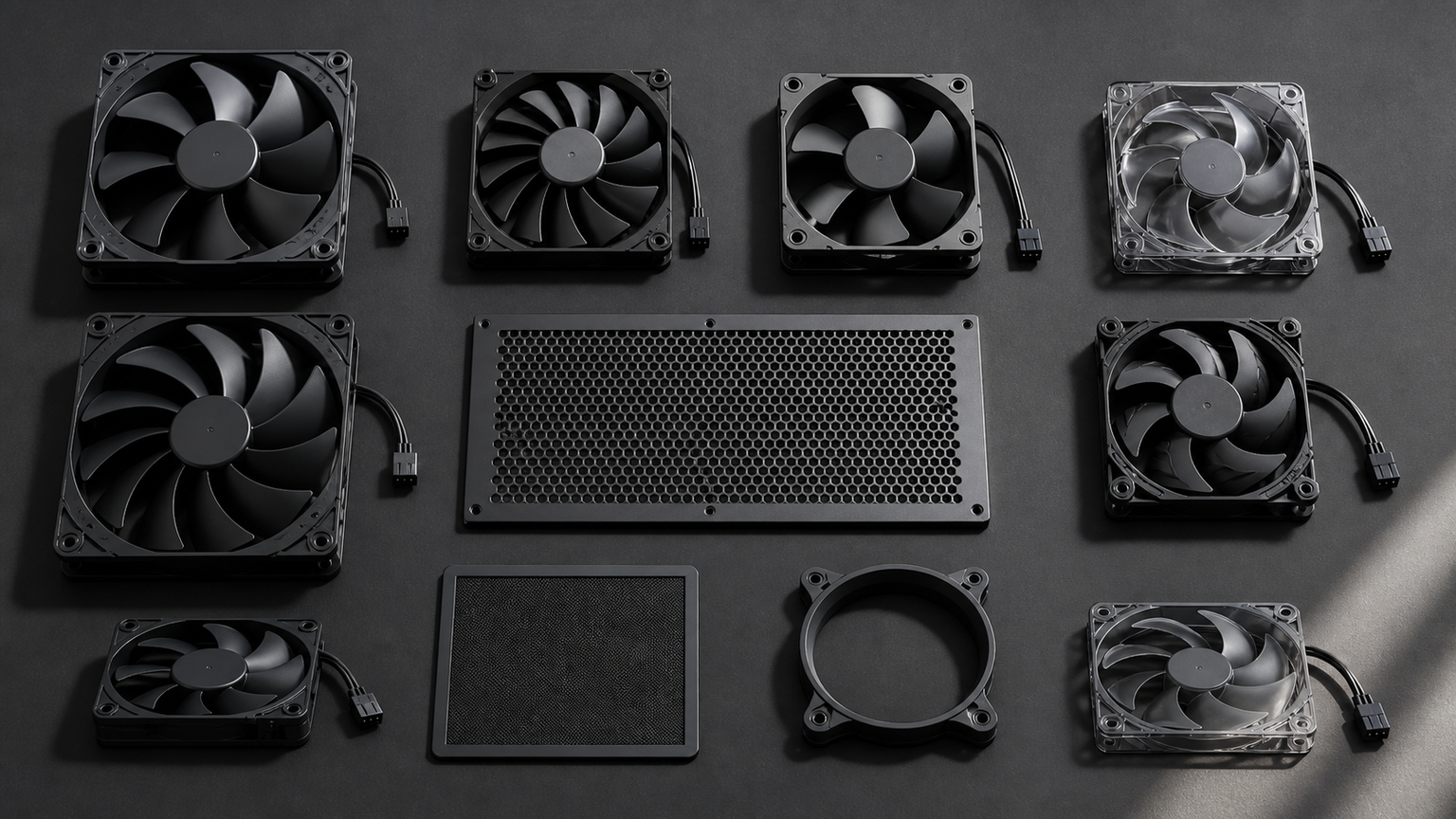

【厳選10アイテム】エアフロー改善への適合性から候補を見分ける比較

10商品にはPCケース、ケースファン、ノートPC用バッグ、デスクトップPC用キャリーケースが混在しています。吸排気の改善に直接使えるのは、対応条件を満たすPCケースまたはケースファンです。

用途適合、互換性、通気貢献、設置性、情報明確性を共通軸にし、販売ページで何を確かめるべきか整理します。

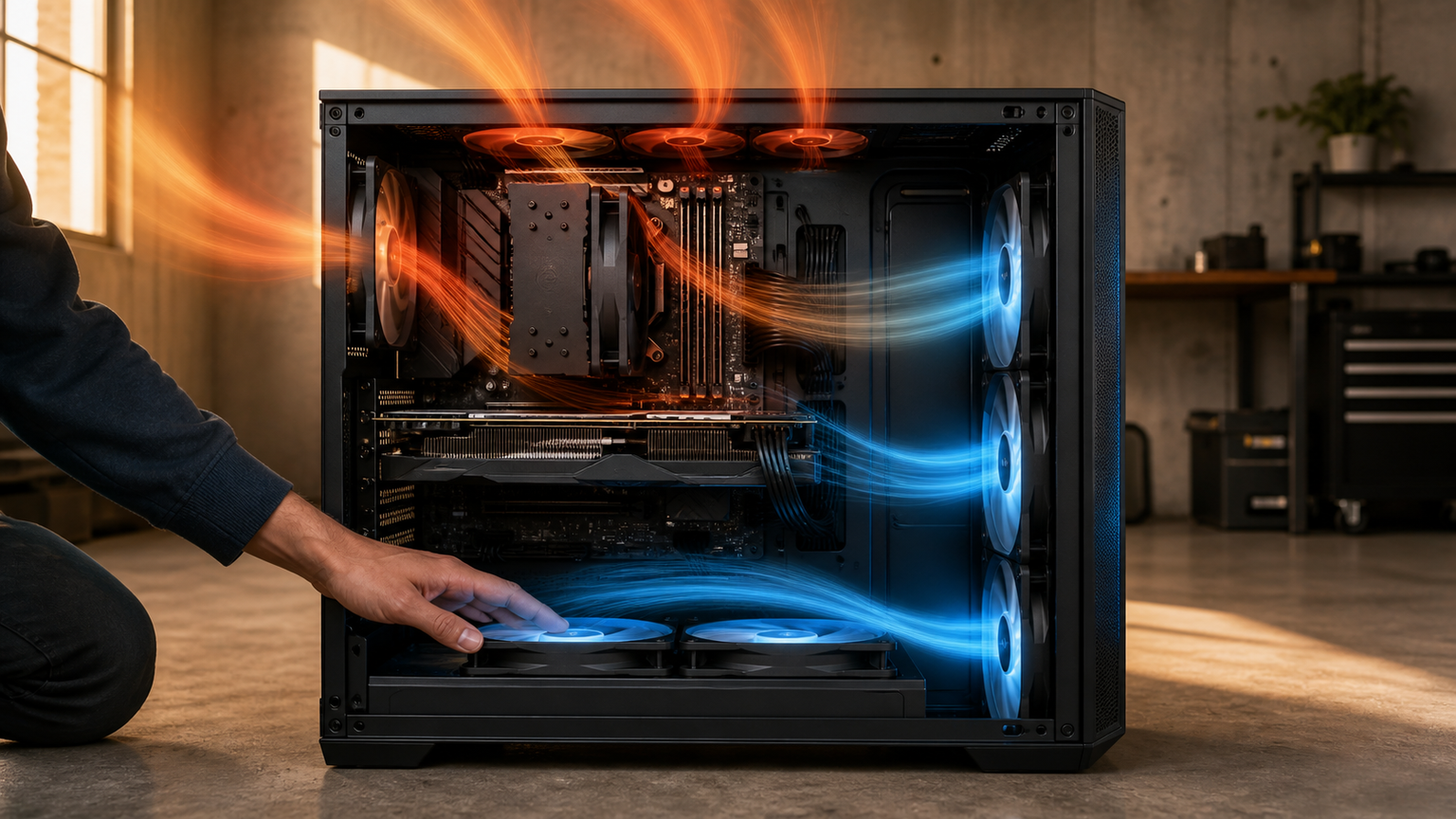

結論：PCケースは前面・下部から吸気し、背面・上部へ排気する流れを基準に整える

PCケースの吸気・排気バランスは、ファンの個数だけで決めるものではありません。前面・下部から取り込み、発熱部品を通過させて背面・上部へ逃がす流れを基準に調整します。

ケース内の熱を逃がすには、前面や下部から取り込んだ空気がCPUとGPUを通り、背面や上部へ抜ける流れを作ることが基本です。回転するファンの数そのものより、入口と出口が整っているかが重要になります。

追加ファンで改善できる場合もあれば、既存ファンの向きやフィルター清掃だけで変わる場合もあります。収納バッグとデスクトップ筐体を混同せず、必要なPCケースやファンを見極めると、作業とゲームに集中できる環境を整えやすくなります。
